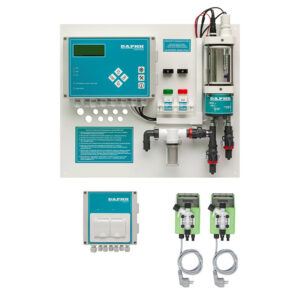

Автоматическая станция дозирования c мембранными насосами DАРИН КРИСТАЛЛ — свободный хлор, рН

439 130 руб.

Станция с мембранными насосами для автоматической химической обработки воды бассейнов, позволяющая измерять и регулировать следующие показатели воды:

Содержание свободного хлора.
Водородный показатель воды рН.

Сделано в России.

Артикул: 03-06-000-00 Категории: Автоматические станции, Дезинфекция и дозирование

Описание

Станция использует пропорциональное, интегральное и дифференциальное исчисление (ПИД-регулирование).
Станция отключает дозирующий насос, если его непрерывная работа в течение заданного времени не имеет отклика (регулируемый показатель воды не изменяется в нужную сторону).
Станция автоматически устанавливает ограничение максимальной производительности дозирующих насосов в зависимости от объёма бассейна и производительности циркуляционного насоса фильтрации (для предотвращения передозирования). При необходимости пользователь может вручную изменить эти ограничения в большую или меньшую сторону.
Станция автоматически кратковременно отключает CL-электрод для восстановления его чувствительности в установленное пользователем время (очистка золотого кольца электрода) – настраиваемый пользователем параметр.
Станция позволяет выбрать дозирование рН минус или рН плюс - настраиваемый пользователем параметр.
Возможность корректировки калибровки рН-электрода с учётом значения измеренного фотометром.
Наличие электронного расходомера позволяет регулировать поток воды в измерительной ячейке.
Использование две пары буферных растворов для калибровки рН-электрода на выбор: 4.0 и 7.0 либо 7.0 и 9.0 – настраиваемый пользователем параметр.
Станция выдаёт сигнал об аварии, если регулируемый показатель воды вышел за границы предельно допустимых (аварийных) значений и блокирует дозирование реагентов.
Станция имеет возможность блокировать дозирование реагентов при включении долива воды в бассейн и сохранять эту блокировку некоторое установленное пользователем время после завершения долива воды.
Станция сохраняет список последних 50 аварийных событий в своей работе (опорожнение канистр реагентов, аварийные значения показателей воды, недостаточный проток воды в ячейке и т.п.).
Станция имеет два уровня паролей (клиентский и сервисный) для защиты сервисных функций и рабочих настроек от несанкционированного доступа.
Подсвечиваемый ЖК-дисплей с индикацией текущего времени, расхода воды через измерительную ячейку, измеряемых показателей воды: CL, рН.
Светодиодные индикаторы.
Энергонезависимая память, резервное питание для сохранения текущего времени.
При соединении станции с персональным компьютером с помощью провода «витая пара» - возможность удалённого управления с ПК - диспетчеризация (программное обеспечение СПМ предоставляется бесплатно).

Объекты управления станции:

Дозирующие мембранные насосы, подключаемые к Блоку М.
Устройства аварийной сигнализации о нештатной работе агрегатов станции.

В своей работе станция использует показания следующих датчиков:

CL-электрод.
рН-электрод.
Электронный расходомер в измерительной ячейке.
Датчики уровня в канистрах с реагентами – при использовании опции: всасывающей арматуры с датчиком уровня.
Датчика потока воды в трубопроводе фильтрации – в комплект не входит.

Контроллер станции с измерительной ячейкой на монтажной панели

Габариты монтажной панели с контроллером станции:	493х422 мм.
Вес:	3,00 кг.
Рабочее напряжение:	220…230 В (однофазное).
Диапазон рабочих температур:	0…+40ºС.
Класс защиты:	IP 65.
Размер четырёхстрочного дисплея:	76х25 мм.
Высота шрифта дисплея:	4 мм.
Потребляемая мощность контроллера станции:	5 Вт.
Предохранитель контроллера станции (5х20 мм):	1 А.
Нагрузка на релейные контакты «Авария» в контроллере станции:	5 А.
Давление воды в измерительной ячейке:	1 бар (испытание на стенде 5 бар).
Поток воды в измерительной ячейке:	30-40 л/ч.
Диапазон измеряемых значений pH:	0-10 ед.рН.
Диапазон измеряемых значений свободного хлора:	0-4,0 мг/л.
Сетчатый фильтр измерительной ячейки:	300 мкм.

Блок М: для подключения мембранных насосов

Габариты Блока М (без учёта гермовводов):	160х160х80 мм.
Вес:	0,68 кг.
Рабочее напряжение:	220…230 В (однофазное).
Диапазон рабочих температур:	0…+40ºС.
Класс защиты:	IP 54.
Потребляемая мощность:	5 Вт.
Предохранитель (5х20 мм):	1 А.
Мощность подключаемых мембранных насосов (суммарная):	мах 750 Вт.
Предохранитель подключаемых насосов (5х20 мм):	5 А.

Мембранный насос VFMSMF

Габариты (без учёта гермовводов):	98х180х118 мм.
Вес:	1,51 кг.
Рабочее напряжение:	220…230 В (однофазное).
Диапазон рабочих температур:	0…+40ºС.
Класс защиты:	IP 65.
Потребляемая мощность:	16 Вт.
Предохранитель (5х20 мм):	0,8 А.
Длина кабеля питания с вилкой:	1,5 м.
Уровень звукового давления:	мах 74 дБА.
Высота всасывания насоса:	1,4 м.
Производительность насоса при противодавлении 1,5 бар (~15 м):	4,2 л/ч.
Производительность насоса при противодавлении 7,0 бар (~70 м):	3,0 л/ч.

Вес станции Кристалл М, общий (в упаковке): 10,500 кг.

Контроллер станции, принимающий сигналы измерительных электродов и управляющий работой дозирующих насосов (на монтажной панели), арт. 03-20-900-03 = 1 шт.
Ячейка измерительная разборная, с расходомером и краном отбора проб (на монтажной панели), арт. 03-30-900-01 = 1 шт.
Панель монтажная, арт. 03-34-002-00 = 1 шт.
Комплект крепежа монтажной панели (саморез = 4 шт, дюбель = 4 шт.), арт. 42-50-004-00 = 1 шт.
Гильза pH-Rx-электрода, арт. 03-30-042-00 = 2 шт.
Гильза + патрон CL-электрода (в сборе в измерительной ячейке), арт. 03-30-946-00 = 1 шт.
CL-электрод, для измерения свободного хлора потенциостатическим методом, арт. 03-35-831-11 = 1 шт.
Кабель измерительный для CL-электрода, арт. 56-10-109-05 = 1 шт.
рН-электрод, для измерения водородного показателя воды, арт. 03-35-801-11 = 1 шт.
Фильтр тонкой очистки, 300 мкм (на монтажной панели), арт. 65-02-302-38 = 1 шт.
Полка для двух калибровочных растворов рН, с держателями для электродов (на монтажной панели), арт. 03-34-006-00 = 1 шт.
Калибровочный раствор рН 7.0, 30мл., арт. 03-22-007-30 = 1 шт.
Калибровочный раствор рН 9.0, 30мл., арт. 03-22-009-30 = 1 шт.
Блок М: подсоединение мембранных насосов, дозирование рН и CL, арт. 03-20-004-04 = 1 шт.
Кабель интерфейсный для соединения Контроллера с Блоком М, арт. 56-00-001-00 = 5 м.
Комплект крепежа Блока М (саморез = 4 шт, дюбель = 4 шт.), арт. 42-50-002-00 = 1 шт.
Насос мембранный VFMSMF, 4,2 л/ч при 1,5 бар, арт. 63-10-015-02 = 2 шт.
Подсоединение к мембранному насосу, 3/8'' х 6/4мм = 4 шт.
Кабель интерфейсный с разъёмом BNC для соединения Блока М с мембранными насосами, арт. 56-00-003-00 = 1,7 м.
Комплект крепежа мембранного насоса = 2 шт.
Всасывающая арматура, гибкая, с обратным клапаном, для реагентов, арт. 03-24-104-00 = 2 шт.
Клапан впрыска быстросъёмный (для дозируемых реагентов рН и CL), с обратным клапаном ниппельного типа, ПВХ, подсоединение 1/2", L=30мм, арт. 03-23-003-30 = 2 шт.
Трубка для дозирования реагентов, PTFE, 6/4мм, арт. 62-16-046-00 = 6 м.
Трубка для измеряемой воды, PTFE, 8/6мм, арт. 62-16-068-00 = 5 м.
Кран шаровый для отбора/возврата измеряемой воды, ПВХ, подсоединение 1/4", арт. 64-04-014-00 = 2 шт.
Ниппель соединительный для трубки 8/6мм, ПВХ, подсоединение 1/4", арт. 03-23-004-00 = 2 шт.
Паспорт = 1 шт.
Руководство по эксплуатации и монтажу = 1 шт.
Краткая инструкция по запуску бассейна = 1 шт.
Шаблон для крепления Блока М = 1 шт.

Гарантийный срок службы станции в течение 24 месяцев со дня продажи при условии соблюдения Покупателем требований к транспортированию, хранению, монтажу и эксплуатации, изложенных в Руководстве по эксплуатации.
Гарантийный срок службы CL-электрода, рН-электрода, Калибровочных растворов рН 7.0 и 9.0 течение 6 месяцев со дня продажи при условии соблюдения Покупателем требований к транспортированию, хранению, монтажу и эксплуатации, изложенных в Руководстве по эксплуатации.
Во избежание возможных недоразумений сохраняйте в течение срока службы станции документы, прилагаемые к нему при продаже (Гарантийный талон, накладные).
Гарантия не распространяется на станцию, если его недостатки возникли вследствие:

- нарушения Покупателем правил транспортирования, хранения и эксплуатации станции;

- неправильного монтажа или подключения станции;

- внесения несанкционированных Производителем изменений в конструкцию станции;

- отклонения параметров питающей сети от требований Руководства по монтажу и эксплуатации;

- действий третьих лиц;

- действий непреодолимой силы (стихия, пожар, молния, наводнение, затопление и т.п.).

Срок службы станции: 10 лет.
